第 10 课　系统组件全景¶

Part III · 设计与搭建 ｜前置：第 2、9 课｜对应原书：4.2、4.2.4–4.2.7 一句话：一套鱼菜共生系统只有八类组件，但其中三样（水泵、气泵、集水池位置）的设计决定了系统能不能活过第一年。

10.1 全景图：水走一遍，你记住结构¶

                    ┌──────────────── 增氧（气泵+气石）──────────────┐
                    │                                               │
   ┌────────┐   ①   ┌────────────┐   ②   ┌───────────────┐  ③  ┌─────────┐
   │  鱼槽  │──────▶│ 机械过滤   │──────▶│  生物过滤      │────▶│ 种植床  │
   │        │       │(固体分离)  │       │ (硝化发生地)   │     │         │
   └────────┘       └────────────┘       └───────────────┘     └────┬────┘
        ▲                                                             │
        │  ⑤                                                          │ ④
        └──────────────────── 存水池 / 水泵 ◀──────────────────────────┘
                                  (CHIFT-PIST)

八类组件：

#	组件	核心作用	可省略？
1	鱼槽	养鱼、容纳主水体	❌
2	机械过滤	截留固体粪便	基质床可兼任；NFT/DWC 必需
3	生物过滤	硝化（氨→硝酸盐）	基质床可兼任；NFT/DWC 必需
4	种植组件	支撑植物、吸收养分	❌
5	水流（泵）	驱动整个循环	❌（人力/气提为替代方案）
6	增氧	供氧给鱼、菌、根	❌ 强烈建议
7	存水池	稳水位、放泵、接漏	○ 可省略
8	管道与检测	连接与监控	❌

10.2 组件一：鱼槽¶

10.2.1 材质与形状¶

类型	特点	适用

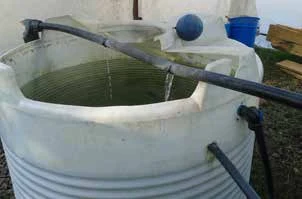

白色聚乙烯桶/箱（1000 L 常见）	便宜、轻、易开孔、食品级可选	家庭/小规模首选

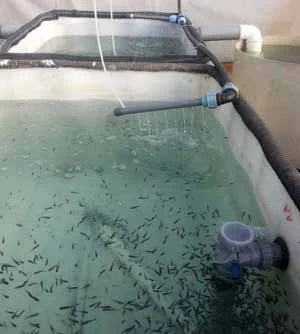

大型长方槽（2000 L）	便于分群养殖	半商业化
土池 / 水泥池	成本低、容积大	热带地区、Bumina 系统
IBC 吨桶改造	性价比极高	DIY 常用
玻璃缸 / 亚克力	观赏性好	室内装饰型

形状的选择：

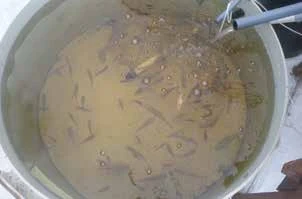

圆形：水流无死角，固体易向中心聚集，便于底部排污。养鱼效果最好。
长方形：空间利用率高，便于并排布置，但四个角容易形成死水区，需注意进水方向与流场设计。

本项目用的是 1200×500×450 mm 的长方 HDPE 箱（标称 270 L，有效 250 L） —— 选长方形是因为阳台空间是长条形，且要与种植床形状对齐。代价是必须注意水流方向，避免角落积污。

10.2.2 必须满足的条件¶

食品级材质（原生料，非回料）—— 避免塑化剂/重金属溶出
不透光（白/蓝/深色）—— 防藻 + 保护硝化菌免受 UV（第 3、8 课）
壁厚足够（本项目要求 ≥4 mm）
圆角、内壁无毛刺 —— 防伤鱼
底部平整 —— 可贴地、稳定
可开孔接管 —— 与系统连通

10.2.3 有效容积 vs 标称容积¶

这是新手常算错账的地方：

标称容积 = 箱体几何容量
有效容积 = 标称 − 溢流余量 − 装饰/设备占位 − 鱼的活动余量

本项目：箱体 1200×500×450 mm，标称约 270 L；水位定在 420 mm，留 30 mm 溢流余量 → 有效 250 L。

为什么必须留溢流余量：种植床虹吸回水、断电重启、补水过量——任何一项都会让水位上涨。没有余量，水就漫出来了。

10.2.4 防跳网¶

鱼（尤其新放养的鱼）会跳缸。必须加防跳网（PE 网，孔径约 5 mm），否则你会发现"鱼消失了"。

这也是为什么本项目采购清单里有 A13 防跳网/保温。

10.3 组件二与三：过滤（机械 + 生物）¶

10.3.1 两者是不同的问题¶

	机械过滤	生物过滤
拦截什么	固体（粪便、残饵）	溶解态（氨、亚硝酸盐）
靠什么	物理截留（筛网、沉淀、海绵）	细菌（AOB/NOB）
失效后果	堵塞、缺氧、H₂S	氨/亚硝酸盐中毒
清洗频率	高（2–3 周）	低（绝不要洗掉生物膜）

⚠️ 一个必须避免的操作：不要用自来水冲洗生物过滤填料。 自来水中的氯会杀死硝化菌，等于把你的生物滤器"格式化"。清洗生物滤料只能用系统内的水轻轻漂洗。

10.3.2 四种过滤方案¶

方案 A：基质床兼任（本项目采用）

基质床天然同时是机械过滤器和生物过滤器（第 2 课）。这是最简、最便宜、最适合初学的方案。

局限：鱼密度高时（>15 kg/m³ 或 >20 kg/1000 L）会堵塞，必须加独立过滤。

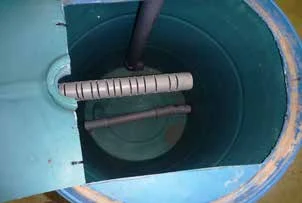

方案 B：独立机械分离器

三种常见形式：

形式	原理	特点
沉淀式（ swirl / settling）	水流减速，固体沉降	无动力、需定期排泥

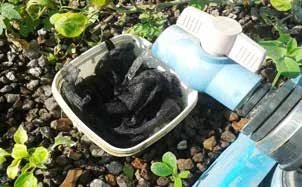

筛网式	网目截留	简单，但需频繁清洗

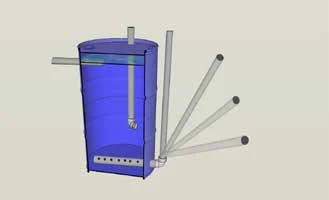

带挡板式	改变流向，固体被挡板截留	效果好，体积大

尺寸规则：机械分离器容量 = 鱼槽容量的 10%–30%。

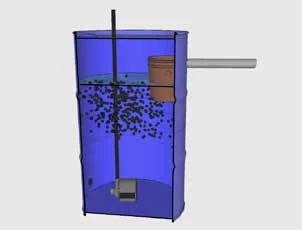

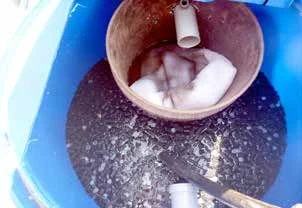

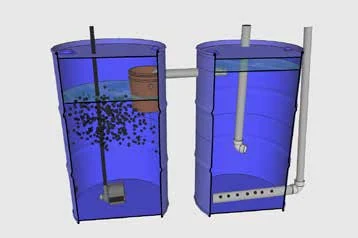

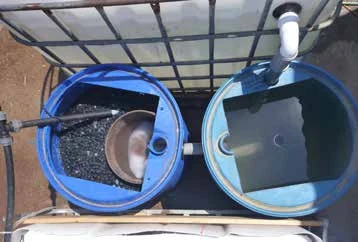

方案 C：独立生物过滤器

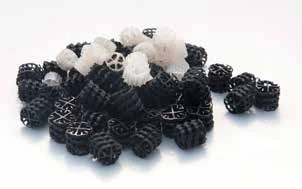

内部填高比表面积填料（生物球、塑料过滤料），需曝气（提供氧给硝化菌 + 冲刷防堵）。

尺寸规则（第 3 课比率）：

填料	每克日投喂所需体积
火山砾石类（≈300 m²/m³）	1.0 L
生物球（≈600 m²/m³）	0.5 L

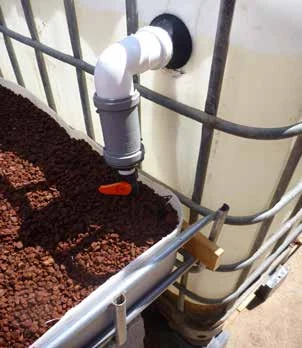

方案 D：小基质床当过滤器

在 NFT/DWC 系统中，用一个小的基质床来承担过滤。非常实用的"取巧"——把过滤这件难事交给最擅长过滤的形态。

10.3.3 什么时候必须加机械过滤¶

原书的判据：

系统类型	是否需要机械分离器
基质床（低密度）	不需要（基质床兼任）
基质床（>20 kg/1000 L）	需要
NFT	需要
DWC	需要

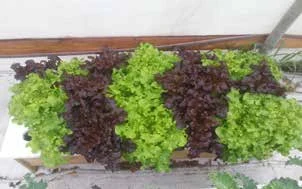

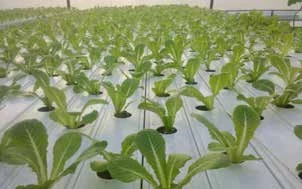

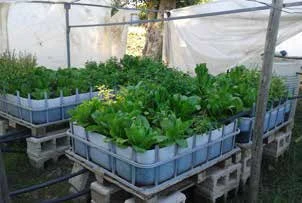

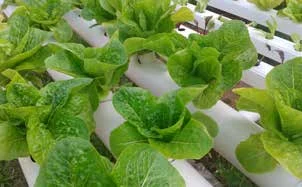

10.4 组件四：种植组件¶

已在第 2 课详述三种形态。这里补充一个常被忽略的点：

10.4.1 种植床的形状与尺寸约束¶

参数	建议	原因
宽度	约 1 m（最大不超过臂展）	必须能够到对面/中间进行种植、除草、收获
长度	1–3 m	过长会导致固体分布不均，进水口堆积、形成缺氧死区
深度（叶菜）	15–20 cm	足够
深度（果菜）	≥30 cm	否则根系纠缠、养分不足、甚至倒伏

"宽度约 1 m"这条是人体工程学约束，不是技术约束。 如果你的床宽 1.5 m，你得绕到另一侧去收菜——实际使用中你会干脆放弃中间那部分。设计必须服务于"你会每天维护"，而不是"理论上更高效"。

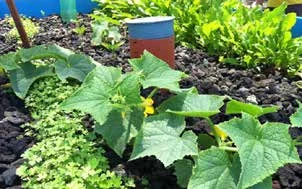

10.4.2 基质床的三个区域¶

原书 4.3.5 提到基质床有三个特性不同的区域（细节见第 13 课）：

┌─────────────────────────────┐
│  干区（上层，防藻）           │  ← 留 20 mm 干燥层，抑制藻类
├─────────────────────────────┤
│  根区（中层，根系与硝化）      │  ← 主要功能区
├─────────────────────────────┤
│  饱和/厌氧区（底层）          │  ← 潮汐排空时要能排尽，否则缺氧
└─────────────────────────────┘

设计要点：潮汐排空后，床内残水 ≤10 mm（本项目验收标准）。残水太深 = 底层长期厌氧 = H₂S 风险。

10.5 组件五：水流（水泵）—— 系统的"心脏"¶

原书把潜水泵称为"鱼菜共生系统的心脏"。这一节是本课最重要的部分。

10.5.1 循环倍率¶

情形	循环倍率
高密度	每小时 2 次（总水量）
低密度	每小时 1 次即可

计算：

所需流量 (L/h) = 系统总水量 (L) × 循环倍率

本项目：

系统总水量 ≈ 325 L（鱼缸 250 + 基质持水 65 + 管路 10）
循环倍率 2–3 次/小时
所需流量 = 325 × 2 ~ 3 = 650 ~ 975 L/h

采购方案选了 ≥900 L/h @ 0.5 m 扬程 的 12 V 无刷泵，落在 650–975 区间上部。取上偏是刻意的 —— 因为实际流量永远低于标称（见 10.5.3 的管路损耗）。

10.5.2 扬程：被忽略的第二参数¶

水泵有两个参数：流量和扬程。

流量（L/h）：单位时间能送多少水
扬程（m）：能把水顶多高

两者是此消彼长的：扬程越高，流量越小。厂商标称的"900 L/h"通常是零扬程下的流量。

本项目的扬程需求：

需把水从集水池/鱼缸底（约 0.1 m 高）送到种植床顶（约 0.8 m 高）
+ 管路损失
→ 实际扬程 ≈ 0.8 ~ 1.2 m

所以选型必须看"@ 0.5 m 扬程"或更高扬程下的流量曲线，而不是只看标称最大值。

10.5.3 管路损耗：弯头是流量的隐形杀手¶

原书给出了一个非常有用的量化规则：

每多一个管道弯头，泵送能力就会减少；一个管道转接头能减少总水流速率的 5%。

推论（设计原则）：

原则	理由
水泵与鱼缸之间用尽可能少的转接头	每个弯头损失 5%
管径越大越好	管径越小，流速损失越大
同功率下 30 mm 管 ≈ 20 mm 管的 2 倍流量	原书数据
大管径不易积污，减少维护	内部固体不易聚集
实际效果：省电 + 省运行成本	同样的水，更小的扬程损失

一句话：宁可多花几十块钱买大一档的管子，也不要多几个弯头。 管径是"一次性投入换永久收益"的典型。

10.5.4 三种驱动方式¶

方式	原理	优点	缺点	适用
潜水泵	电机直接推水	简单、可靠、效率高	需电、需防干转	绝大多数字系统

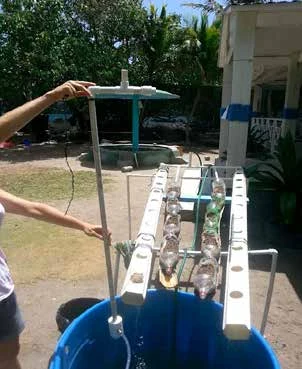

气提泵	压缩空气注入立管底部，气泡上升带水	无水下转动部件、可用一台气泵同时增氧	流量小、扬程低	小系统、低扬程

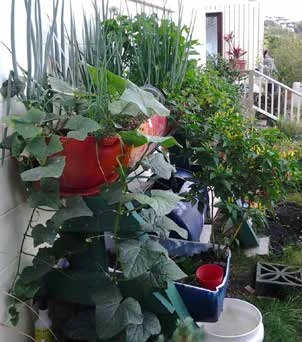

人力	桶、滑轮、改装自行车	无电可行	费人、溶氧低、混合不均	缺电地区、教学演示

潜水泵的关键注意事项（原书）：

事项	说明
选叶轮型潜入式	主流、可靠
优先无刷 DC（本项目）	有刷泵碳刷寿命约 500 h，半年内必换
好泵 1–2 年保持高效，寿命 3–5 年	便宜的泵很快丧失泵送能力
耗能估测	抽 40 L 水约消耗 1 度电（优秀系统可达 2 倍效率）
绝不能让泵干转	无水空转会损坏
安装在容易够得着的位置	内部过滤器每 2–3 周需清洗

"绝不能让泵干转"这条在本项目里有一个具体风险：如果集水池水位下降（漏水、蒸发、虹吸异常），泵会空转烧毁。这就是为什么采购方案里要有水位浮球（高低位各一）+ 堵转保护：浮球在低水位时切断泵电源，电流检测（INA219）在堵转时报警并断电重启。

10.5.5 水泵流量与潮汐周期的耦合¶

基质潮汐床有一个额外的约束：水泵流量必须与虹吸的启停速度匹配。

流量太小 → 灌不满 / 虹吸无法启动
流量太大 → 灌太快，虹吸来不及稳定排气，可能出现"持续溢流不触发虹吸"

本项目的验收标准：潮汐周期 15–30 min，连续 10 个周期无卡滞。

10.6 组件六：增氧¶

10.6.1 为什么必须单独增氧¶

水泵循环虽然在推水，但不等于增氧。水面搅动能带入部分氧，但高密度下远远不够。

原书：增氧设备是 NFT 和 DWC 系统的关键组成部分（基质床也强烈建议）。

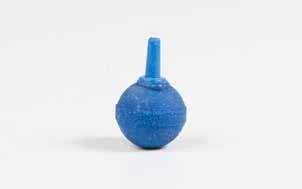

10.6.2 气石：为什么气泡越小越好¶

小气泡的表面积更大，与大气泡相比，可以向水中扩散更多的氧气；这使得充气系统更加有效率并节约成本。

所以：推荐使用优质气石以获得最小的气泡（刚玉/碳化硅气石）。

10.6.3 气量的量化标准¶

原书给了两条互相校验的数字：

出处	标准
4.2.5	所有气石流速加总达到 4–8 L/分钟
7.3.3	每立方米水体每分钟 5–8 L，气石放在至少两个不同位置

本项目的核算：

250 L = 0.25 m³
按 5–8 L/min/m³ → 1.25–2.0 L/min
按 4–8 L/min 总量（小系统下限）→ 取 2–4 L/min 更稳妥

采购方案选了 ≥2×2 L/min 双孔气泵（合计 4 L/min），双气石分置，符合"两个不同位置"的要求。

10.6.4 气石维护与放置¶

事项	说明
定期清洗	生物堆积会堵孔
清洗方法 1	含氯溶液灭菌
清洗方法 2	气泡不连贯时，用弱酸性溶液清除矿化物
或者	直接更换新气石（便宜）
放置位置	避开中央排水管，避免沉积的固体废物被重新搅起
必须装止回阀	防停泵时水倒灌入气泵（本项目要求 ×2）

10.6.5 双电源气泵¶

原书建议：如有可能，使用交流电和直流电双电源气泵。

理由：停电是高密度系统的头号杀手。 一个有电池备份的气泵，可以让鱼在你不在家的时候活下来。

本项目把它落成两条：

采购方案风险表里"断电 → 气泵接 UPS 或电池备用（≥4 h）"

附录 C 的太阳能 12V 后备（可选）

10.6.6 文丘里管：不用气泵的增氧¶

原理：加压水快速流经直径较小的管道时产生负压，从外部吸入空气。

做法：把一段较短的细管（Φ20 mm，长 5 cm）插入主水流管（Φ25 mm）中；在细管上开一个小孔，水流加速产生的喷流效应会从孔中吸入空气。

用途：

在 DWC 水渠中尤其有价值
安装在进水管上，可提高进水溶氧
气泵故障时可作为补充

优点：无动力部件、成本极低、技术门槛低。

10.7 组件七：存水池与 CHIFT-PIST（最重要的设计手法）¶

10.7.1 存水池是什么¶

存水池是系统中最低位置的集水槽，水总是靠重力流入其中。它通常是放水泵的地方。

尺寸规则：

情形	存水池容量
一般	鱼槽容量的 1/4 – 1/3
潮汐式基质床	必须足以容纳基质床中的全部水量

第二条是硬约束：虹吸排水时，整床的水会瞬间涌回存水池。如果存水池装不下，水就漫出来了。

10.7.2 CHIFT-PIST：一个缩写，四个好处¶

CHIFT-PIST = Constant Height In Fish Tank – Pump In Sump Tank （鱼缸恒水位 – 水泵在集水池）

做法：把水泵放在存水池里，而不是鱼缸里。水从鱼缸重力流入存水池，泵再从存水池抽到种植床。

鱼缸 ──重力溢流──▶ 存水池（泵在这里）──▶ 种植床 ──虹吸──▶ 鱼缸
 ↑                                                            │
 └────────────────────────────────────────────────────────────┘

为什么这个设计如此重要 —— 四个好处：

#	好处	机理
1	鱼缸水位恒定	泵抽的是存水池，鱼缸水位由溢流口高度决定，永远不变
2	蒸发/渗漏只在存水池显现	鱼缸水位不变 → 任何水量损失都集中在存水池 → 一眼就能看出来
3	能直观计算补水时间	存水池水位下降速率 = 系统损耗速率
4	渗漏不会直接伤害鱼	水培系统的任何渗漏，先表现为存水池水位下降，鱼缸仍然安全

这四条里第 4 条最有价值：它把"水培部分漏水"这个常见的致命事故，降级成了一个"你会注意到但鱼还活着"的问题。这是用拓扑结构换容错性的典范设计。

10.7.3 什么时候可以不要存水池¶

原书很务实：外置存水池不是系统的构成要件，许多系统设计中是没有的。

小系统（约 200 L 鱼缸）：直接从鱼缸抽水到栽培床，再缓慢流回鱼缸即可。
较大系统：存水池非常有用。

本项目的取舍：

本项目是 250 L，属小系统，但因为是潮汐床，需要考虑虹吸回水的水量容纳问题。采购方案用了一个接水盘（1300×1100×40 mm，容量 ≥12 L） 来承接单次虹吸回水与滴漏，而没有设置独立的存水池。

这是一个务实折衷：省掉了存水池的体积和成本，但放弃了 CHIFT-PIST 的第 1、2、4 条好处（鱼缸水位不再恒定）。代价是必须靠浮球开关 + 水位监测来补偿（采购方案 B5 高低位浮球 ×2）。

设计启示：CHIFT-PIST 不是"必须做"，而是一个"用空间换容错"的交易。空间紧张时（阳台）可以不做，但必须用传感器把换掉的容错补回来。这是第 21 课要展开的主题。

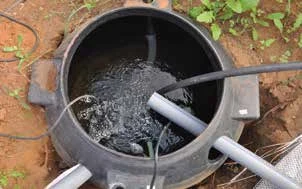

10.8 组件八：管道材料¶

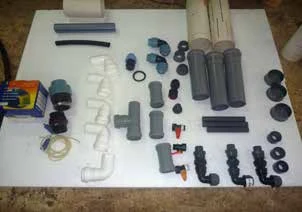

10.8.1 清单¶

类别	具体
管材	PVC-U 给水管（DN25，外径 32 mm，承压 ≥1.0 MPa）或 PE 管
阀件	球阀（用于调流量、隔离检修）
接头	弯头、三通、宝塔接头、螺纹接头、Uniseal 密封圈
密封	PVC 专用胶、硅密封剂、铁氟龙胶带、EPDM 密封垫
软管	食品级硅胶软管（12×16 mm）

10.8.2 连接方式的选择¶

方式	适用	备注
PVC 胶粘	永久连接、中高水压	固化 24 h 后才能打压测试
硅密封剂	非永久、无高水压	可拆卸，便于改造
Uniseal	穿过箱壁开孔	无需螺纹，密封可靠
宝塔 + 卡箍	软管连接	泵、气石常用

本项目的打压测试标准：胶接固化 24 h 后打压 0.2 MPa，保压 30 min 无渗漏。

10.8.3 两个容易被忽略的细节¶

球阀的位置：至少要有一个在泵出口（调节流量、检修时关断）和一个在虹吸立管（调节潮汐周期）。
滴水弯：所有电气进出线必须做滴水弯（U 形下垂），防止水沿电线爬进控制盒。

10.9 组件清单与"能否省略"总表¶

组件	基质床	NFT	DWC	本项目
鱼槽	✅	✅	✅	✅ HDPE 1200×500×450
机械过滤	并入基质床	独立必需	独立必需	并入基质床 + 接水盘
生物过滤	并入基质床	独立必需	独立必需	并入基质床（220 L 陶粒）
种植床	✅ 潮汐	✅ 管	✅ 筏	✅ 1.2 m² 潮汐 + 贝尔虹吸
水泵	✅	✅	✅	✅ 12 V 无刷 ≥900 L/h
增氧	建议	必需	必需	✅ 2×2 L/min + 双气石
存水池	○	○	○（水渠即池）	❌ 用接水盘替代
管道	✅	✅	✅	✅ PVC-U DN25

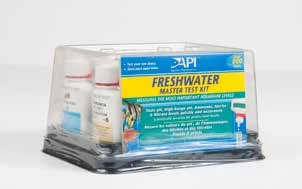

检测	✅	✅	✅	✅ 试剂盒 + pH/温度传感器
