第 12 课　建造、水路与虹吸¶

Part IV · 启动系统 ｜前置：第 9–11 课｜对应原书：4.3.2–4.3.6、8.2.1 一句话：到这一步，你的任务是让水安全地流动起来并停下来。在水路验证通过之前，不要买鱼、不要买苗。

12.1 施工的正确顺序¶

原书给出了"与采购解耦、可并行"的顺序。但施工本身必须是串行的，因为后一步依赖前一步的验证结果。

12.1.1 六阶段串行流程¶

第 1 阶段  结构（0.5 天）
  扩散板 → 架体就位 → 调平 → 鱼缸注水 24 h 查漏 → 种植床空载试水
      ↓ 全部通过才能继续
第 2 阶段  水路（0.5 天）
  装管路 → 打压 0.2 MPa 保压 30 min → 装立管与钟罩 → 调潮汐 → 连续观察 5 个周期
      ↓
第 3 阶段  电路（1 天）
  先焊电源部分（保险丝/TVS/DC-DC）→ 测 5 V 与 3.3 V → 再焊 MCU 与接口 → 最后焊继电器驱动
      ↓
第 4 阶段  裸板测试（0.5 天）
  不接负载 → 串口确认 pH/温度/光照/水位读数 → 短接浮球验证翻转
      ↓
第 5 阶段  执行器联调（0.5 天）
  继电器逐个点动 → 示波器看 5 V 母线是否跌落 → 舵机与蜂鸣器测试
      ↓
第 6 阶段  整机老化（2 天）
  泵、灯、气泵连续运行 48 h，每小时记录温度与电流 → 模拟断电、断网、拔传感器
      ↓
第 7 阶段  培菌（3–6 周）      ← 第 13 课
第 8 阶段  放鱼定植            ← 第 14 课

为什么必须串行：

跳过会怎样	后果
不查漏就装管路	漏水点被管路遮挡，最终泡楼下
不打压就试水	接头在运行中崩开，一夜排空
不调虹吸就放鱼	床面积水、根腐；或虹吸不停、水位失控
不老化就放鱼	泵在第 3 天故障，鱼全灭

"48 小时老化"不是形式主义。新手最容易犯的错是"看起来能跑"就放鱼，然后在第 2 天发现某个接头在慢渗、某个继电器会粘连。老化期就是把这些"看起来正常"的问题暴露出来的时间。

12.2 基质床的建造¶

12.2.1 容器要求（五个必须）¶

#	要求	违反后果
1	足够强韧：能盛水 + 能承受湿基质重量而不破裂	变形、开裂
2	耐候：能经受日晒、雨淋、温差	老化脆化
3	食品级材质	食品安全、鱼健康
4	易与管道连接	无法接管
5	能放入系统并组合	尺寸不匹配

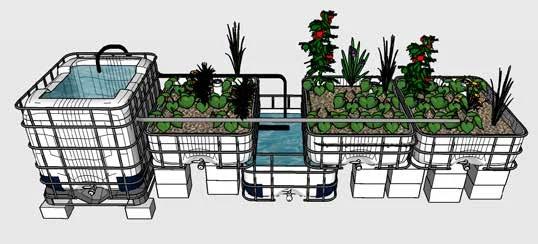

常见做法：塑料容器、改造集装箱、旧浴缸、木框 + 防水橡胶/PE 内衬、玻璃钢水槽。

本项目：PP 焊接箱 1200×1000×200 mm，壁厚 ≥4 mm，底部加强筋 ≥4 条。验收：侧壁按压不软塌；装满湿基质（约 160 kg）静置 24 h 无变形、无开裂。

12.2.2 形状与尺寸¶

参数	标准	理由
标准形状	长方形	制造与组合方便
宽度	约 1 m	必须能够到对面/中间
长度	1–3 m	过长 → 固体在进水口堆积、形成缺氧点
支撑	更大尺寸需水泥墩等	重量分布

宽度 1 m 这条是人体工程学硬约束。 原书表述："基质床也不应太宽，要能保证养植户或操作者能够够到对面，至少应该要能够够到中间一半的位置。"

12.2.3 深度¶

作物	最小深度
小绿叶菜	15–20 cm
大型果菜（番茄、秋葵、甘蓝）	≥30 cm

为什么果菜要 30 cm：否则根部生长空间不足 → 根系纠缠交错 + 营养缺乏，甚至倒伏。

但有个反例：原书也提到一些实验证明，只要营养物浓度足够充分，较大的植物可以在浅床中生长。

本项目的取舍：有效基质深度 180 mm，属"叶菜充裕、果菜勉强"的中间值。这意味着：

叶菜完全够用

果菜要选择矮化/有限生长型品种（如矮番茄、小株辣椒），不要种无限生长型大番茄

这条是承重限制带来的连锁约束 —— 不能加深（会更重）

12.2.4 介质装填¶

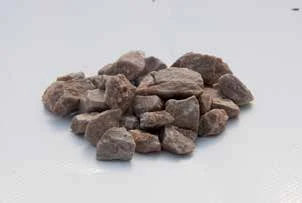

① 彻底清洗（尤其是火山砾石，粉尘会堵系统、伤鱼鳃）
② 冲洗 3 遍 → 浸泡 48 h → 检查浸泡液 pH 6.5–7.5
③ 装填至目标高度，留 20 mm 干区
④ 让水从床中流过，冲走残留沉淀

装填高度核算（本项目）：

床体内尺寸 1200 × 1000 × 200 mm
目标基质深度 180 mm，留 20 mm 干区
体积 = 1.2 × 1.0 × 0.18 = 0.216 m³ = 216 L
实际采购 220 L（含损耗）
陶粒堆积密度 300–400 kg/m³ → 干重 65–86 kg
持水 65 L（吸水率 15–25% + 颗粒间隙）
→ 湿重约 145–160 kg（与采购方案"基质 140 kg + 持水 65 kg"口径一致）

12.3 贝尔虹吸：本课的技术核心¶

贝尔虹吸是基质潮汐床最巧妙也最容易调不好的部件。它在没有任何电子元件的情况下，靠流体力学实现"灌满 → 快速排空"的自动循环。

12.3.1 为什么需要虹吸¶

如果只是"水泵抽上来、水从溢流口流回去"，那么：

水位只能涨到溢流口高度
排空靠重力慢流 → 很慢，且排不干净

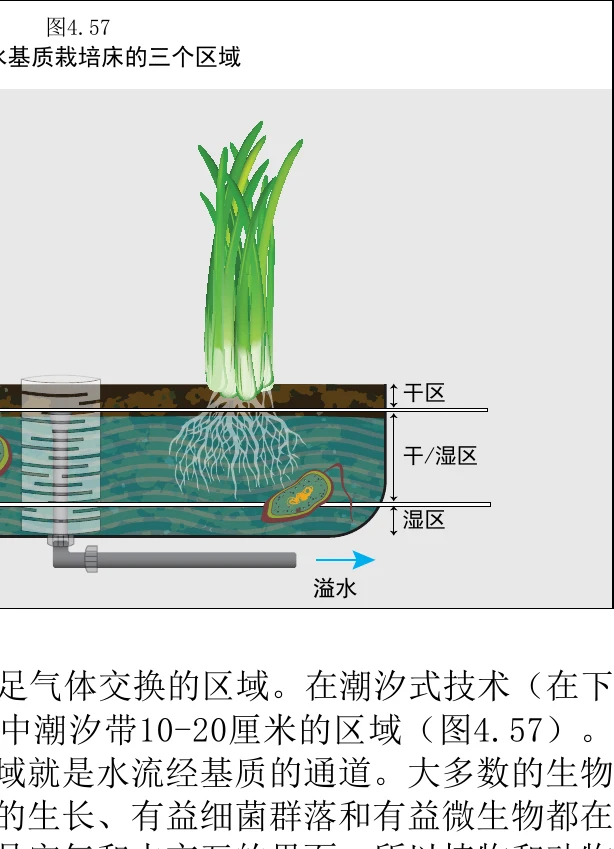

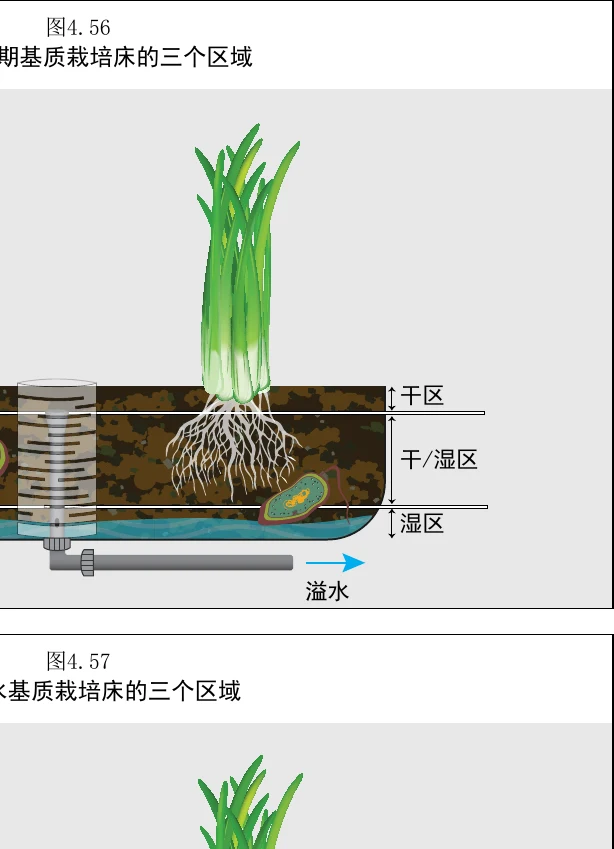

床底长期浸水 → 厌氧（第 11 课的区域③）

虹吸的价值：排空速度远大于进水速度，所以能在几分钟内把床彻底排干，让空气进入颗粒间隙 —— 这就是"根呼吸"的实现机制。

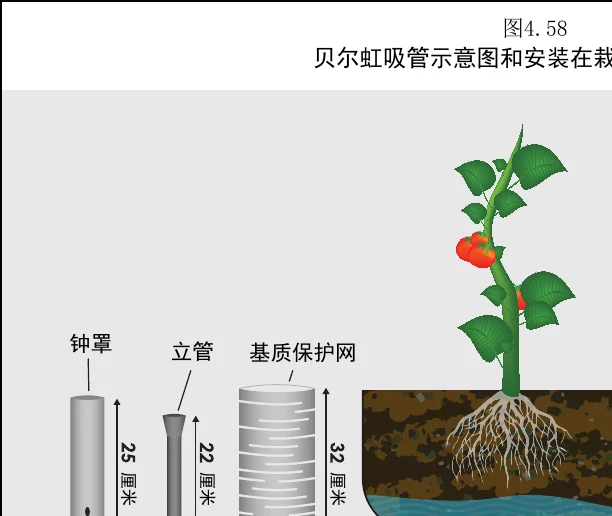

12.3.2 结构与工作循环¶

四个部件：
  ① 立管（Standpipe）      —— 中央竖管，水从管口溢入
  ② 钟罩（Bell）           —— 罩在立管外的倒扣容器
  ③ 进气孔（Snorkel）      —— 钟罩顶部的小孔，通大气

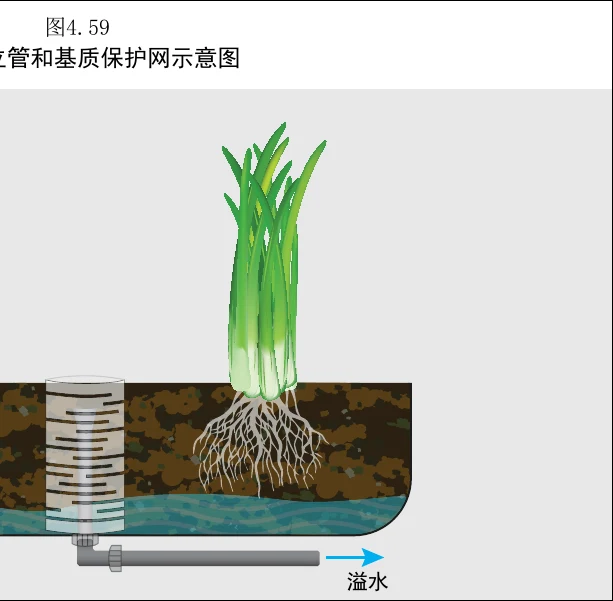

  ④ 介质/网罩              —— 防止陶粒进入

四个阶段：

阶段 1：灌水（Flood）

水泵进水 → 床内水位上升
钟罩内空气通过进气孔排出
钟罩内外水位同步上升

阶段 2：触发（Trigger）

水位升到立管顶部 → 水开始溢入立管 → 沿立管下落
下落的水在钟罩内形成"水封"，堵住进气孔
→ 钟罩内形成负压（部分真空）
→ 大气压把床内的水"压"进立管

阶段 3：虹吸排水（Drain）

立管流量 > 进水流量 → 床内水位快速下降
虹吸持续，直到水位降到钟罩下沿
→ 空气从下沿进入，破坏水封
→ 虹吸中断

阶段 4：停排（Stop）

水位停在钟罩下沿高度
床内残水 = 钟罩下沿到床底的高度
→ 如果这个高度太高，底层就长期淹水（区域③ 危险）

12.3.3 三个必须调对的参数¶

参数	作用	调错的后果
立管高度	决定最高水位（触发点）	太高 → 灌水量大、周期长；太低 → 灌不满、覆盖不到根区
钟罩下沿高度	决定最低水位（即残水深度）	太高 → 残水多、底层厌氧；太低 → 进水时立管口暴露、虹吸无法触发
进气孔尺寸	决定停水灵敏度	太大 → 水封容易被破坏、虹吸提前中断；太小 → 排气慢、启动迟滞

原书的调机方向（8.2.1）：

水的流速要足够可以激活虹吸，但是也不能太快，以防止虹吸停止。

这句话是双向的，说明流量和虹吸参数必须一起调，而且偏差的两个方向都会失败：

流量	现象	原因
太小	灌不满 / 无法触发	进水量 < 虹吸启动所需
太大	虹吸不停止（持续溢流）	进水速度 ≥ 排水速度，水位降不到钟罩下沿，水封不被破坏

12.3.4 本项目的虹吸规格¶

部件	规格
立管	PVC 32 mm × 2（一长一短备用调节）
钟罩	PVC 50 mm × 2
网罩	304 不锈钢，孔径 2 mm（防陶粒）
密封	EPDM 密封垫 + 螺纹接头
进气孔	6–8 mm（钟罩顶部）
底部锯齿口	3–5 mm
数量	1.2 m² 床面建议双虹吸并联（防单点堵塞）

验收标准：

项	判据
潮汐周期	15–30 min
连续稳定性	连续 10 个周期无卡滞
停水残水	≤10 mm
连续测试	连续 5 个周期启停稳定（调试期）

12.3.5 虹吸的四个常见故障¶

故障	原因	处置
根本不启动	进气孔太大 / 立管太高（水到不了）/ 流量太小	缩小进气孔 / 降低立管 / 加大流量
启动了但不停止	流量太大 / 进气孔太小 / 钟罩下沿太高	关小球阀 / 扩孔 / 下移钟罩
周期性不稳定（时好时坏）	虹吸内夹气 / 网罩被根或陶粒堵	清理网罩；检查钟罩底部锯齿口
排不干净（残水 >10 mm）	钟罩下沿过高 / 床底不平	下移钟罩 / 调平床体

"时好时坏"是最难查的，因为你在场时它正常。对策是在调试期连续观察 10 个周期（约 3–5 小时），而不是看 2 个周期就收工。

12.4 系统准备：培菌前的最后一步¶

12.4.1 试水与除氯¶

原书的顺序：

先试水：确认没有管道渗漏、连接处松动 → 马上紧固修理
让水循环至少 2 天，确保氯气消散
高强度曝气可以加速这个过程

例外：如果水源不含氯（雨水、过滤水），这一步没有必要。

⚠️ 这一步很多人跳过。后果是：氯直接杀死你花钱买的硝化细菌，培菌周期归零。

12.4.2 基质床准备¶

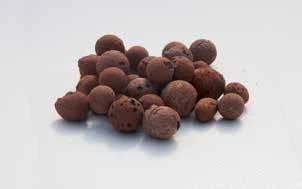

① 清洗生长基质（火山砾石、膨化粘土）——要好好洗
② 用基质填充生长床
③ 让水从基质床中流过，用干净清澈的水冲走沉淀
④ 如果用电子定时器注水排水：协调"填满时间"和"进水流量"
⑤ 如果用钟形虹吸：调水流速以确保自动虹吸

第 ④ 条的原理：定时器控制的是"泵开多久"。泵开的时间必须 ≥ 床填满的时间，否则水还没灌满就停了。

泵开启时长 > 床填满所需时长
床填满所需时长 = 床有效容积 ÷ 实际流量

本项目核算：

床有效容积（含颗粒间隙）= 216 L × 约 40% 空隙率 ≈ 86 L（保守按 100 L 算）
实际流量（含扬程损失）约 700–900 L/h
填满时间 ≈ 100 / 800 ≈ 7.5 分钟

→ 泵开启时长需 >8 分钟；虹吸触发后排空约 2–3 分钟；总周期目标 15–30 分钟。

12.4.3 NFT / DWC 单元的准备¶

系统	关键流量参数
NFT	每根栽培管 1–2 L/min
DWC	水渠内停留时间 1–4 小时

原书警告：速度过快会对植物根部有负面影响；速度过慢又不能供应充足的营养和氧气。

12.5 一张施工验收表¶

📋 系统施工验收表

【结构】
  □ 扩散板面积 ≥2.4 m²，铺设到位
  □ 架体四脚有防滑垫，水平误差 ≤3 mm/m
  □ 鱼缸注水 24 h 无渗漏
  □ 种植床装湿基质静置 24 h 无变形/开裂
  □ 站人无晃动

【水路】
  □ 胶接固化 24 h
  □ 打压 0.2 MPa，保压 30 min，无压降
  □ 球阀：泵出口 ×1、虹吸立管 ×1
  □ 所有电气进出线做滴水弯
  □ 接水盘就位，容量 ≥12 L

【虹吸】
  □ 连续 5 个周期启停稳定（调试）
  □ 潮汐周期 15–30 min
  □ 停水残水 ≤10 mm
  □ 连续 10 个周期无卡滞
  □ 网罩完好，无陶粒进入

【电气】
  □ 5 V / 3.3 V 电压正常
  □ 30 mA 漏电保护器已安装
  □ 控制盒 IP65，高于水面 ≥200 mm
  □ 气泵装止回阀 ×2
  □ 低水位浮球可切断泵电源

【老化】
  □ 泵/灯/气泵连续运行 48 h
  □ 每小时记录温度与电流，无异常
  □ 模拟断电 → 恢复后 60 s 内自动恢复
  □ 模拟拔传感器 → 本地逻辑仍运行
  □ 泵堵转 30 s → 报警并断电重启一次
